réalisation du carter néon

Afin d'éviter la casse involontaire du tube néon, je réalise un carter en plexy que je pré-forme à la forme voulue en l'étuvant à environ 120 °C:

Voici le carter une fois fixé:

Lumière éteinte:

phase de test électrique

Il ne restait que le néon à installer et si la lumière se révèle insuffisante, j'installerai des ampoules éco supplémentaires comme prévu au lancement du projet.

Le néon, une fois allumé:

câblage : la suite

Fixation des gaines + passage des câbles

Une vue d'ensemble:

Tout fonctionne correctement, il ne reste plus que l'éclairage à installer

-Marche:   voyant de mise sous tension

                  ouverture de l'électrovanne

                  allumage des néons

-Arrêt:       extinction des fonctions précédentes

voici le schéma :

Le câblage commence

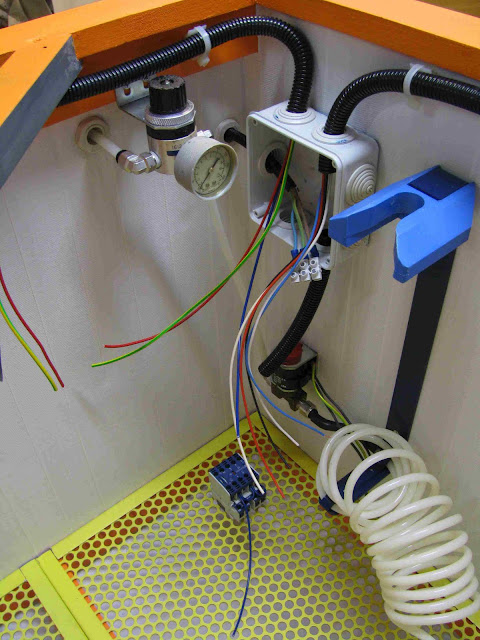

Voici une vue des branchements air comprimé / électrique en cours:

Le boitier de commande sur la gauche

Le reste du matériel sur la droite

Les sorties câbles air comprimé et secteur

Installation du matériel pneumatique

voici les premières étapes:

Installation régulateur de pression + manométre

Support du pistolet

Détail du support de l'électrovanne:

avec mise à la terre





Revêtement intérieur

Afin de protéger au mieux le carton des projections abrasives voici l'intérieur de la boite entiérement terminé:
La peinture orange pour protéger le bois sert avant tout à rendre la température de couleur un peu plus chaude puisque l'éclairage se fera vraisemblablement avec un néon + ampoules éco

Finition intérieure

J'ai choisi des matériaux de récupération non pas pour des soucis écologiques ( c'est un plus !) mais avant tout par intérêt pécunier et pour une fabrication plus facile: assemblage bois carton à la colle...

Mais maintenant il faut protéger un peu le carton des projections de sable même s'il est épais et résistant  ( 15mm en 3 couches ) une finition à la bande armée s'impose: j'utilise ainsi du ruban blindé de couleur blanche pour une meilleur luminosité intérieure;

Vous verrez le résultat bientôt...

Détail du revêtement:

le fond pendant le collage et une fois terminé avec les tasseaux de support de grille:
